Жылдам ажыратылатын қосылыстар

Қамлок екі негізгі бөліктен тұрады: қарсы бөлік және қабылдау бөлігі.

Бір жағынан жауап және қабылдау бөлімінде:

• құбырларға арналған бұрандалы жылдам ажыратқыш (ішкі - "АНА" немесе сыртқы - "ЕР") резервуарларға және арматураланған шлангтарға бекітуге арналған
• резеңке жеңдерді бекітуге арналған шанақ ("майшабақ")

Екінші жағынан:

• қарсы бөлік ортаңғы бөлігінде ойығы бар баспен жабдықталған, оның көмегімен ол қабылдау бөлігіне қосылады
• қабылдау бөлігінде қарсы бөлік салынатын ойық болады

Қарсы бөлікті қабылдау бөлігінің ішіне бекіту соңғысының бүйірлерінде орналасқан екі тұтқаның көмегімен жүзеге асырылады. Екі бөлікті қосу сәтінде тұтқалар қабылдау бөлігінің корпусына 90° бұрышта орналасады. Тұтқаларды төмен түсіргенде, олардың құлақшалары ойыққа түседі және құбырларға арналған жылдам ажыратылатын қосылым мықтап бекітіледі, сонымен бірге тығыздау соққының басын соққының ішінде орналасқан тығыздағышпен туралау арқылы жүзеге асырылады. Төсемнің материалы жылдам босату қондырғысы арқылы тасымалданатын ортаға байланысты.

Cam Lock — құбырларға арналған сенімді және дәлелденген жылдам ажыратқыштар стандартты қосылымдарға қосымша мүмкіндіктер береді:

• Пайдалану кезінде қосу үшін құралдарды қажет етпейді
• Тығыз, герметикалық, жоғалу мен ағып кетудің алдын алады
• Өнімділікті арттырады
• Техникалық қызмет көрсету уақытын қысқартады
• Кәдімгі типтегі муфталарды, гайкаларды және фитингтерді ауыстыру үшін ақшаңызды үнемдеңіз

Түрі	Сипаттамасы ( шартты қысқартулар: SS-тот баспайтын болат * BR-қола * AL-алюминий * PP-полипропилен)	Сурет
Ал	Ниппель (ішкі бұранда). Жеңдер үшін Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм
B	Жұдырықша түріндегі бекіткіштері бар розетка (сыртқы бұранда). Жеңдер үшін Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм

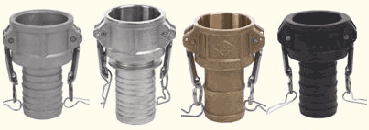

C	Розетка (ішкі астына штуцері бар. Ø жұдырықша түріндегі бекіткіштері бар жеңдер. Жеңдер үшін Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм
D	Жұдырықша түріндегі бекіткіштері бар розетка (ішкі бұранда). Жеңдер үшін Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм
E	Ниппель (ішкі астына штуцері бар) Ø жеңдер). Жеңдер үшін Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм

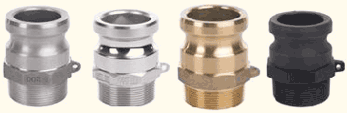

F	Ниппель (сыртқы бұранда). Жеңдер үшін Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм
DP	Шаңнан қорғайтын қақпақ (бітеуіш). Жеңдер үшін Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм
DC	Шаңнан қорғайтын қақпақ (бітеуіш). Жеңдер үшін Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм

Алюминийден және қоладан жасалған қосылыстар үшін номиналды қысымдар:

• 16 бар - 1/2" - 2" / DN15 - DN 50 өлшемдері үшін жұмыс қысымы
• 10 бар - 2 1/2" / DN 65 - DN 200 өлшемдері үшін жұмыс қысымы
• 9 бар - 3" / DN 65 - DN 200 өлшемдері үшін жұмыс қысымы
• 7 бар - 4" / DN 65 - DN 200 өлшемдері үшін жұмыс қысымы
• 6 бар - 5" / DN 65 - DN 200 өлшемдері үшін жұмыс қысымы
• 5 бар - 6" / DN 65 - DN 200 өлшемдері үшін жұмыс қысымы

Тот баспайтын болаттан жасалған қосылыстар үшін:

• 50 бар - теориялық жарылу қысымы
• 20 бар - 1/2" - 3" / DN 12-DN 80 өлшемдері үшін жұмыс қысымы
• 10 бар - 4" - 6" / DN 100-DN 200 өлшемдері үшін жұмыс қысымы

Құрғақ типті жылдам ажырату қосылымы DRYLOK құбыр арқылы қазылатын өнімнің жоғалуын болдырмайды. Рычагтың бір бұрылысы ілінісуді ұстап, оның клапанын ашады. Drylok қышқылдар, еріткіштер және мұнай-химия өнімдері сияқты қауіпті коррозиялық, ұшпа сұйықтықтарды қауіпсіз тасымалдауға арналған. Клапан ашық кезде ажыратуды болдырмау арқылы апаттық төгілулердің алдын алады. Шығындарды барынша азайтады және пайдалану кезінде тәуекелді одан әрі азайтады. Drylok мұндай жоғары қысымды, жоғары ағынының жылдамдығы, суспензия, газдар сияқты өнім шығын проблема болып табылады қауіпті сұйықтықтарды барлық түрлері үшін өте қолайлы болып табылады.

Артықшылықтары:

• барлық қауіпсіздік талаптарына (EPA, OSHA және т.б.) сәйкес келеді немесе асып түседі.;
• ақымақтан қорғау — Drylok құрылғысын ажырату мүмкін емес және оның клапаны ашық;
• жоғары қысымды гидравлика үшін оңтайлы (150 кг/см2 қысымда еркін ашылады және жабылады);
• өнімнің жоғары қысымды немесе тұтқырлығы жоғары ағынының жылдамдығын оңтайландырады;
• қолдануға ыңғайлы — қарапайым әрекет тұтқасы клапанды coupler-ге қосады және ағынды ашады және жабады, орнату бағыты бойынша 360 градус.

Ерекшеліктері:

• өндірісте 1", 2", 3" дюймді қоса алғанда, барлық өлшемдер бар.

KAMVALOK — құбыр ажыратылған кезде өнімнің ең аз шығынымен сұйық өнімдерді тасымалдау үшін қолданылады. Тез ажыратылатын қосылыстардың бұл түрі бояулар, лактар, желімдер, май қышқылдары, дәрі-дәрмектер, сұйық сабындар және басқа да көптеген сұйық өнімдер өндірісінде қолданылады. Олар әсіресе мұнай өнімдерін, еріткіштерді, ауылшаруашылық химикаттарын, өсімдік майын, жуғыш заттарды және көптеген қышқылдарды тасымалдауға (айдауға) өте қолайлы.

Артықшылықтары:

• қауіпті материалдарды тасымалдау процесін өшіру арқылы тәуекелді азайтады.
• қауіпті сұйықтықтар мен түтіндерді сақтай отырып, адамдарды және қоршаған ортаны қауіпті әсерлерден қорғайды.
• қосарлы қорғаныс екі бағыттың (coupler және адаптер) автоматты жабылуын қамтамасыз етеді.

Ерекшеліктері:

• "Ашу/жабу" жетек тетігі қосылым мен адаптер сенімді түрде біріктірілгеннен кейін ғана сұйықтық ағындарының басталуын қамтамасыз етуге көмектеседі. Рычаг тіпті жоғары қысым үшін де тегіс ашуды және жабуды қамтамасыз етеді.
• Адаптерге қосылу бағытының 360 градусы.
