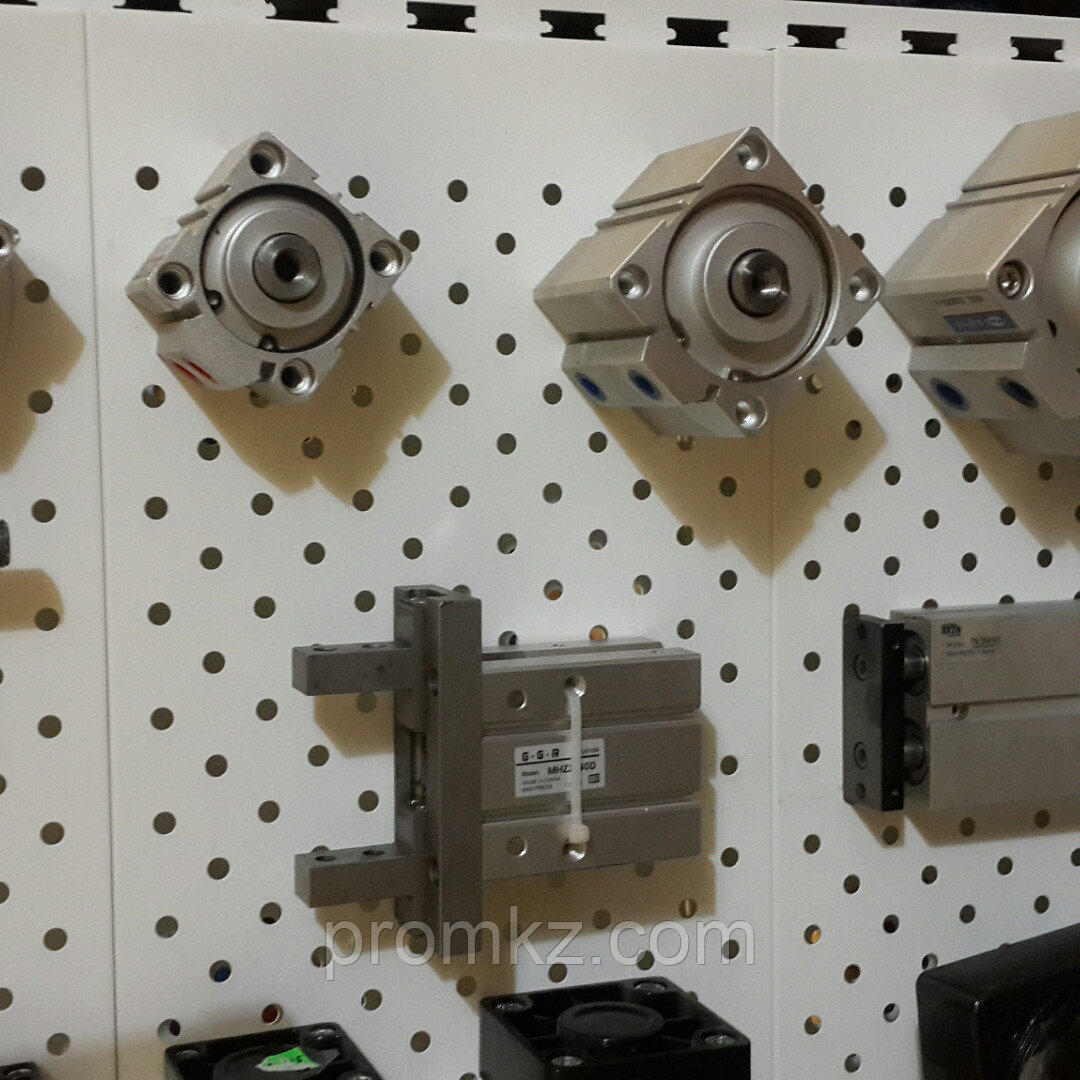

Пневмоцилиндры SDA
- В наличии
- Код: SDA
19 500 ₸
- +7 (705) 620-22-79Андрей
- +7 (747) 519-91-79Андрей
Компактные пневмоцилиндры серии SDA производятся с диаметром поршня 12, 20, 25, 32, 40, 50, 63, 80, 100, 125 мм и ходом до 200 мм. Минимальные габариты пневмоцилиндров позволяют использовать их в местах, где важна компактность в исполнения узлов оборудования.
По типу исполнения изготавливаются:
1. Пневмоцилиндр двойного действия односторонний шток -SDA
2. Пневмоцилиндр двойного действия проходной (двойной) шток-SDD.
3. Пневмоцилиндр одностороннего действия (пружина в штоковой-SSA или безштоковой полости-STA)
4. Пневмоцилиндр с регулировкой хода SDAJ.
5. По типу исполнения резьбы на конце штока: с внутренней резьбой штока-SDA, наружной резьбой штока-SDA-B
Для уменьшения габаритов на данную серию не устанавливаются крышки с демпфированием и уменьшена длина поршня.
На пневмоцилиндры серии SDA возможна установка магнитного кольца на поршень, что позволяет использовать на них датчики положения.
Гильза пневмоцилиндра изготовляется методом экструзии, в следствии чего имеет высокую чистоту поверхности и направленную шероховатость, что уменьшает износ уплотнений поршня. На поверхности гильзы есть специальные пазы для установки датчиков положения.
Специальная высококачественная смазка позволяет использовать эти пневмоцилиндры в работе пневмосистемы без принудительного смазывания.
Шток изготавливается из стали, поверхность хромируется, чистота поверхности 0,8 допустимые отклонения по диаметру штока от – 0,025 до 0,064 мм.
В таблице представлены стандартные значения хода поршня пневмоцилиндра SDA
|
Диаметр поршня, мм |
Стандартные значения хода поршня, мм |
|
12 (SDA12x5-B) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
16 (SDA16x10-B) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
20 (SDA20x25-B) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
25 (SDA25x30-B) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
32 (SDA32x35-B) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
40 (SDA40x5) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
50 (SDA50x50-B) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
63 (SDA63x15-B) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
80 (SDA80x60) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
100 (SDA100x100) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
|
125 (SDA125x30) |
5, 10, 15, 20, 25 .. и далее с шагом 5мм до 100 мм |
- Цена: 19 500 ₸
