Клапаны

Клапаны встраиваются в систему с целью управления давлением и расходом сжатого воздуха,воды,масла,газа,пар . В зависимости от поставленной задачи, особенностей рабочей среды, ее давления, температуры и внешних условий работы подбирают тот или иной клапан.

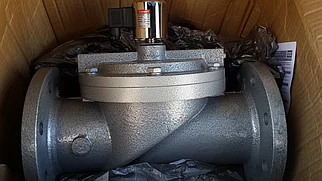

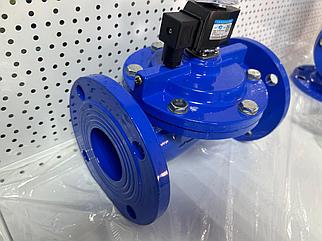

Электромагнитные клапаны (соленоидные клапаны) устанавливаются на трубопроводы для дистанционного управления открытием или закрытием потока рабочей среды. Наиболее востребованы клапаны 2/2 (2-линейные, т.е. 1 вход и 1 выход; 2-позиционные, т.е. открытое состояние и закрытое состояние) исполнения "НЗ" - нормально-закрытые. Такой клапан в нормальном положении (без подачи напряжения) закрыт; при подаче напряжения открывается. Соленоидные клапаны используются для таких рабочих сред, как сжатый воздух, пар, вода (горячая, холодная и техническая), тосол, нефтепродукты, масла, спирты и других жидкостей в качестве отсечного запорного клапана.

Нормально открытый ("НО") электромагнитный клапан работает наоборот: в нормальном (обычном) положении без напряжения - открыт, при подаче напряжения - автоматически закрывается. Время срабатывания клапана при этом составляет 30-500 миллисекунд, в зависимости от диаметра.

Катушка (соленоид) поставляется в комплекте. Класс защиты - IP65.

Клапаны с пневмоуправлением устанавливаются на трубопроводы в качестве отсечных запорных клапанов. Предназначены для управления пропускной способностью трубопровода. С помощью отсечных и седельных клапанов можно оперативно перекрывать трубопровод в целях производственной необходимости, либо при возникновении аварийной ситуации. Используются в основном в химической и нефтегазовой промышленности.
Работа клапана основана на действии пневматического цилиндра. Поршень пневмоцилиндра, при подаче воздуха в его полость, выдвигается или задвигается, обеспечивая открытие или перекрытие потока рабочей среды. Цилиндры могут быть одностороннего (с пружиной) или двустороннего действия.

• Отсечной клапан - управляется пневмоцилиндром двустороннего действия;
• Седельный клапан - обладает формой, обеспечивающей высокую пропускную способность (в стальных - корпус клапана и привода выполнены из стали).

Благодаря уплотнению PTFE возможно применение седельного и отсечного клапана для перекрытия трубопроводов с потоком жидкостей и газов с температурой до 180°С. Воздух, используемый для управления клапаном требует фильтрации и содержания масла

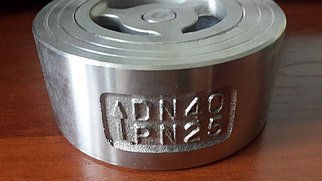

Обратные клапаны предохраняют систему от обратного хода потока. Клапаны быстрого выхлопа служат для ускорения работы пневмоцилиндра путем быстрого сброса воздуха в атмосферу. Логические клапаны «ИЛИ» открываются только в случае поступления сжатого воздуха от одного из источников. Отсечной клапан позволяет механически экстренно перекрыть трубопровод.
