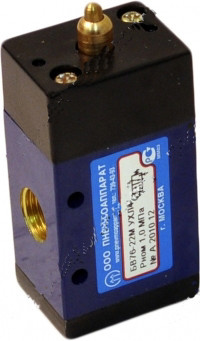

Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М

  • В наличии
  • Код: В76

от 9 999 Тг.

+77015199179
Whats AppАндрей
  • +77056202279
    Андрей
  • +77475199179
    Андрей
  • График работы
  • Адрес и контакты
Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М
Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22МВ наличии
от 9 999 Тг.
+77015199179
Whats AppАндрей
  • +77056202279
    Андрей
  • +77475199179
    Андрей
Купить

Описание

Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М двух- и трехлинейные с условным проходом Ду=4мм и Ду=6мм предназначены для останова (В78-2, АВ78-2, БВ78-2, ГВ78-2, ДВ78-2, КВ78-2) или изменения потока сжатого воздуха (В76-2, АВ76-2, БВ76-2, ГВ76-2, ДВ76-2, КВ76-2) в пневматических приводах общего назначения. Присоединение: резьбовые отверстия в корпусе распределителя.

     Конструкция распределительного устройства:
     - цилиндрический золотник (для всех распределителей, кроме КВ76(78)-21М;
     - клапанного типа (для распределителей КВ76(78)-21М.

Рабочая среда для распределителей – сжатый воздух, давлением от 0,1 МПа до 1,0 МПа., очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм²/с (сСт) при температуре 50°С. Климатические исполнения УХЛ и О категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.

Трехлинейные пневмораспределители (клапаны) В78-21М, В76-21В (кроме КВ76-21М, КВ78-21М) могут использованы как двухлинейные (В78) при этом атмосферный канал(3) должен быть заглушен.

Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.

Структура условного обозначения:

ХХ

-

7



Х

-

2



ХМ



УХЛ4













Климатическое исполнение и категория размещения



Условный проход: 1 - 4 мм, 2 - 6 мм



Число позиций



Число линий: 6 - двухлинейный, 8 - трёхлинейный







Вид управления:
В - двухстороннее механическое с рычагом;
БВ - механическое с толкателем;
ДВ - ручное, с фиксацией в двух положениях (тумблер);
ГВ - ручное с рычагом-ручкой (кнопка);
КВ - одностороннее механическое с ломающимся рычагом;
АВ - ручное с кнопкой Пуск;
ЕВ - ручное с кнопкой Стоп

 Пример записи условного обозначения пневмораспределителя трехлинейного двухпозиционного, с ручным управлением (рычаг) и пружинным возвратом с диаметром условного прохода 4 мм, присоединение пневмолиний резьбовое, с трубной присоединительной резьбой в корпусе распределителя 1/8", климатического исполнения УХЛ, категории размещения 4:
     Пневмораспределитель ГВ76-21М УХЛ4

Технические характеристики пневмораспределителей В78-21М, В78-22М, В76-21М, В76-22М

Параметр

Исполнение

БВ76-21М;
БВ78-21М

БВ76-22М;
БВ78-22М

В76-21М;
В78-21М

В76-22М;
В78-22М

КВ76-21М

КВ78-21М

ДВ76-21М;
ДВ78-21М

ДВ76-22М;
ДВ78-22М

ГВ76-21М;
ГВ78-21М

АВ76-21М;
АВ78-21М

АВ76-22М;
АВ78-22М

ЕВ76-21М;
ЕВ78-21М

ЕВ76-22М;
ЕВ78-22М

Условный проход, мм

4

6

4

6

4

4

4

6

4

4

6

4

6

Присоединение

G 1/8"

G 1/4"

G 1/8"

G 1/4"

K 1/8"

K 1/8"

G 1/8"

G 1/4"

G 1/8"

G 1/8"

G 1/4"

G 1/8"

G 1/4"

Минимальное / номинальное рабочее давление, МПа

0,1 / 0,1

Усилие переключения, Н (кгс)

80 (8)

35 (3,5)

25 (2,5)

35 (3,5)

Максимальное число срабатываний в минуту не менее

100

-

Пропускная способность (Kv) не менее, м³/час

0,4

0,6

0,4

0,6

0,3

0,3

0,4

0,6

0,17

0,4

0,6

0,4

0,6

Масса, кг

0,13

0,17

0,18

0,11

0,18

Характеристики

Основные
Страна производительРоссия
Производитель  Пневмоаппарат
Минимальное рабочее давление1.0 (МПа)
Максимальное рабочее давление1.0 (МПа)
СоединениеРезьбовое

Информация для заказа

  • Цена: от 9 999 Тг.
