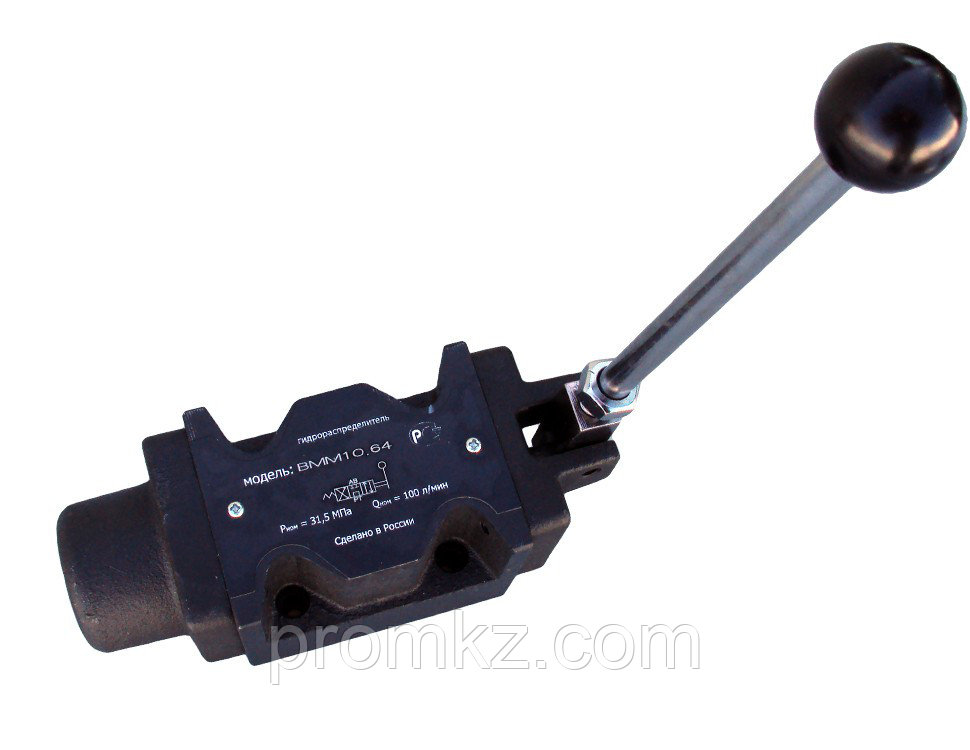

Гидрораспределители 1РММ10 64, 1РММ10 64-Ф, также как и их устаревший аналог гидрораспределитель ВММ10.64 (Ф), с условным проходом 10 мм без пружинного возврата с фиксацией (1РММ10.64 Ф) или с пружинным возвратом с фиксацией (1РММ10.64) предназначены для ручного управления потоками гидравлических жидкостей в гидросистемах. относятся к золотниковым распределителям с механическим ручным управлением, т.е. переключение положения золотника происходит с помощью механического усилия руки.
Гидрораспределители 1РММ10 64 (Ф), ВММ 10 64 (Ф) нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм. Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С. Климатическое исполнение и категория размещения: УХЛ4, О4.1, ХЛ1 по ГОСТ 15150.
Пример расшифровки обозначения гидрораспределителя1РMM10.64 УХЛ4:
золотниковый гидрораспределитель с механическим управлением, условный проход 10 мм, схема распределения 64 , с пружинным возвратом, для использования в умеренной климатической зоне
Основные параметры 1PMM10.64, 1РММ10 64Ф (ВММ 1064Ф, BMM10 64Ф
Наименование параметра |
Значение параметра |
||||
Схема распределения |
14 |
||||
Условный проход, мм |
10 |
||||
Расход рабочей жидкости, л/мин |
25-40 |
||||
Номинальное давление на входе, МПа (кгс/см²) |
32 (320) |
||||
Максимальное давление на сливе, МПа (кгс/см²) |
15 (150) |
||||
Давление гидравлического управления минимальное (максимальное), МПа (кгс/см²) |
0,8-6,0 (8-60) |
||||
Максимальные внутренние утечки на каждой линии при давлении 10(32)МПа, см³/мин |
60(150) |
||||
Масса не более, кг |
6,45 |
Пример условного обозначения гидравлического золотникового распределителя, с условным проходом 10 мм, со схемой распределения 64, с механическим управлением переключением потоков рабочей жидкости, без пружинного возврата с фиксацией, для работы в умеренном климате:
Основные | |
---|---|
Управление | Гидравлическое |
- Цена: от 45 000 ₸
